Hieronder vindt u instructies voor het aansluiten van de Timer Thermostaat, Slimme Thermostaat en E-thermostaat. U heeft, wanneer de ketel dit ondersteunt, keuze tussen een modulerende aansluiting (OpenTherm®) en Aan/Uit aansluiting.
Wanneer er in de instructies sprake is van het toepassen van een weerstand of weerstandskabel dan wordt hiermee het exemplaar bedoeld dat meegeleverd is met het verwarmingstoestel. Uitzondering hierop is de weerstand van 680 Ohm. Deze is standaard bijgeleverd.
Staat er vermeld dat er een 220 Ohm weerstand geplaatst moet worden en deze is niet bij de ketel geleverd, besteld dan deze weerstand in onze webshop.
Aquanta
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 7 en 8.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 7 en 8.
Avanta
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 3 en 4.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 3 en 4.
Avanta Ace 24c
OpenTherm® of Aan/Uit
Sluit voor zowel OpenTherm® als Aan/Uit aansluiting de thermostaatdraden aan op de klemmen van de R-Bus.
Calenta
OpenTherm®
Sluit de thermostaatdraden aan op klemmen Aan/uit – OT.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen Aan/uit – OT.
Calenta Ace
OpenTherm® en Aan/Uit
Sluit de thermostaatdraden aan op het groene klemmenblokje. Zie onderstaande afbeelding.
Gas 1 DXR-E
OpenTherm®
Niet mogelijk.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 10 en 11.
Gas 1DXR
OpenTherm®
Niet mogelijk.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 10 en 11.
Micron 1 en 2
OpenTherm®
Niet mogelijk
Aan/Uit
Sluit de thermostaatdraden aan op klemmen A en B.
Micron Combi
OpenTherm®
Niet mogelijk
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 2 en 3 of A en B.
Optimum Combi
OpenTherm®
Niet mogelijk
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 1 en 2.
Optimum Solo
OpenTherm®
Niet mogelijk
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 20 en 21.
Quinta 25/30/45/65/85 Solo
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 1 en 2.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 3 en 4. Plaats de 680 Ohm weerstand aan op klemmen 3 en 11.
Quinta Ace
OpenTherm®
Sluit de thermostaatdraden aan op de R-Bus connector.
Aan/Uit
Sluit de thermostaatdraden aan op de R-Bus connector.
Quinta Combi 25/28/30/35
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 1 en 2.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 3 en 4. Plaats de 680 Ohm weerstand aan op klemmen 3 en 11.
Quinta Pro
OpenTherm®
Sluit de thermostaatdraden aan op klemmen Aan/Uit – OT.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen Aan/Uit – OT.
Tzerra
OpenTherm®
Sluit de thermostaatdraden aan op klemmen OT – On/Off.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen OT – On/Off.
Tzerra Ace
OpenTherm®

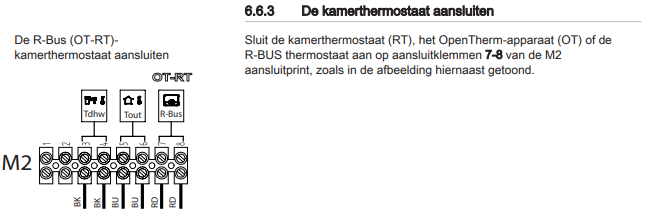

Sluit de thermostaatdraden aan op de connector waar R-Bus boven staat (zie afbeelding hieronder) en kies op de thermostaat voor OT aansluiting.
Aan/Uit
Sluit de thermostaatdraden aan op de connector waar R-Bus boven staat (zie afbeelding hieronder) en kies op de thermostaat voor AU aansluiting.
Selecta (LUS)
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 5 en 6.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 2 en 3. Plaats de 680 Ohm weerstand aan op klemmen 1 en 4.
W21 Combi/Solo ECO
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 1 en 2.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 3 en 4.
W23 Combi
OpenTherm®
Niet mogelijk.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 1 en 2.
W23 Solo
OpenTherm®
Niet mogelijk
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 20 en 21.
W28 Combi/Solo ECO
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 1 en 2.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 3 en 4.
W40 en W60 Eco
OpenTherm®
Niet mogelijk.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 1 en 2.
W40-m en W60-m Eco
OpenTherm®
Sluit de thermostaatdraden aan op klemmen 13 en 14.
Aan/Uit
Sluit de thermostaatdraden aan op klemmen 1 en 2.
